Hogyan tervezz 3 fázisú sínrendszert? Gyakorlati útmutató
Ebben az útmutatóban lépésről lépésre bemutatjuk, hogyan érdemes megtervezni egy 3 fázisú sínrendszert: hogyan válaszd ki a sín nyomvonalát és hosszát, hol legyen a betáplálás, milyen csatlakozókra lehet szükség, és milyen szempontok alapján válassz hozzá kompatibilis sínes spot lámpatesteket.
A cikk célja nem egy konkrét sín vagy lámpatest kiválasztása, hanem a rendszer működésének és tervezési logikájának bemutatása. Így könnyebben eldöntheted, milyen sínprofilra, rendszeralkatrészekre és milyen fényeloszlású, fényáramú vagy vezérelhető spotokra van szükséged.
Röviden: először a sín nyomvonalát, a betáplálást és a kapcsolási igényt tervezd meg, majd ezekhez válassz kompatibilis rendszeralkatrészeket és a világítási feladathoz megfelelő sínes spotokat.

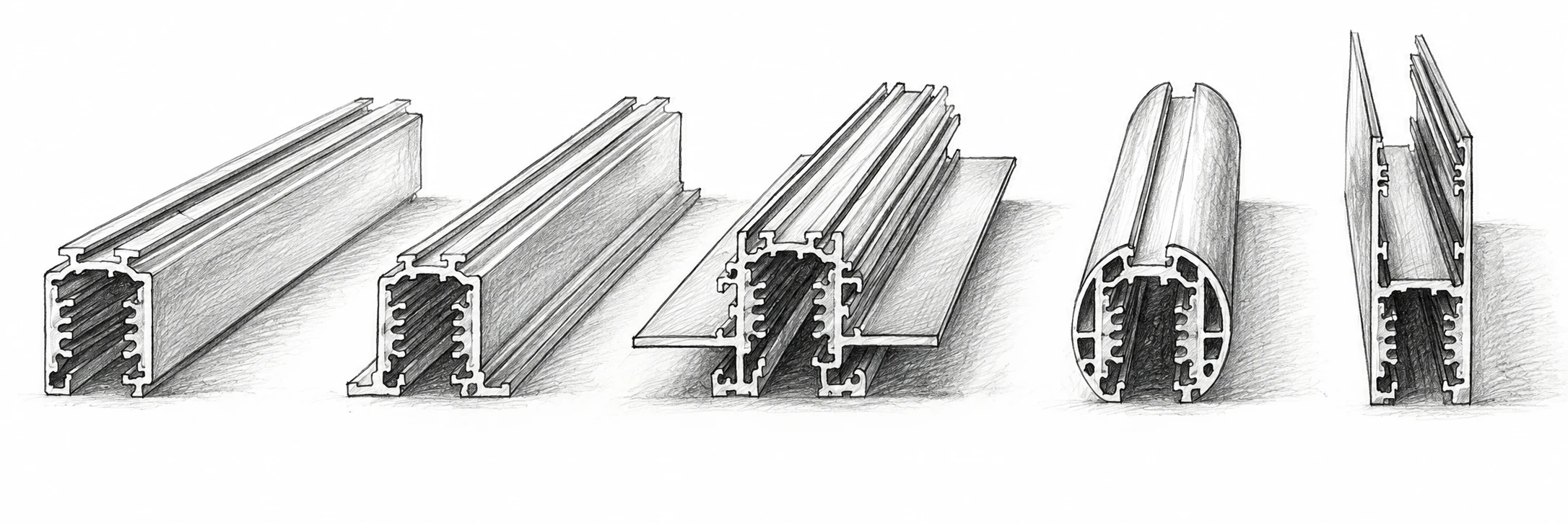

3 fázisú világítási sínprofilok szemléltető, grafit rajz stílusú illusztrációja.
Mi az a sínes világítás?
A sínes világítás olyan rendszer, ahol a lámpatestek nem külön-külön fix mennyezeti kiállásokra kerülnek, hanem egy világítási sínre csatlakoznak. Ez rugalmasabb megoldást ad, mert a lámpák helye, iránya és száma később is módosítható.
A sínes világítás gyűjtőfogalom: ide tartozhatnak egyszerűbb egy áramkörös sínrendszerek, mágneses sínrendszerek és professzionális, 3 fázisú világítási sínek is. Webshopunkban a professzionális, 3 fázisú világítási sínrendszerekre és azok kiegészítőire fókuszálunk.
Fontos különbség: nem minden sínes világítás 3 fázisú, de a 3 fázisú világítási sín a sínes világítás egyik professzionális típusa.
Miért hasznos a 3 fázisú sínrendszer professzionális terekben?
A 3 fázisú világítási sín azoknak ideális, akik nem szeretnének végleges, nehezen módosítható világítási megoldásban gondolkodni. A sínen elhelyezett lámpatestek pozíciója később is módosítható, bővíthető vagy átrendezhető, ezért a világítás könnyen igazítható az aktuális berendezéshez, termékelrendezéshez vagy funkcióhoz.
A köznyelvben „3 fázisú sínként” ismert rendszer egyik fő előnye, hogy ugyanazon a sínprofilon belül három külön kapcsolható világítási kör használható. Így például külön kezelhető az általános világítás, a termékkiemelő fény és a kirakat vagy dekorációs világítás.
Három világítási kör
Egy 3 fázisú világítási sínen belül több külön kapcsolható világítási kör alakítható ki.
Rugalmas fényirányítás
A sínes lámpatestek könnyen áthelyezhetők, forgathatók és a kívánt irányba állíthatók.
Modern megjelenés
Letisztult, korszerű mennyezeti képet ad kereskedelmi és igényes lakossági terekben is.
Bővíthetőség
A rendszer később toldható, alakítható és új lámpatestekkel bővíthető.
1 fázisú vagy 3 fázisú sínrendszert válasszak?
Egyszerűbb, egyetlen közösen kapcsolt világítási feladathoz egy egyáramkörös sín is elegendő lehet. A 3 fázisú rendszer akkor előnyös, ha több külön kapcsolható lámpacsoportot, rugalmasabb üzleti vagy galériavilágítást és későbbi átrendezhetőséget szeretnél.
| Szempont | Mikor előnyös a 3 fázisú rendszer? |
|---|---|
| Kapcsolási lehetőség | Ha több lámpacsoportot szeretnél egymástól függetlenül kapcsolni ugyanazon a sínvonalon. |
| Változó térhasználat | Ha a lámpatestek helyét és irányát a termékekhez, műtárgyakhoz vagy változó berendezéshez kell igazítani. |
| Professzionális felhasználás | Üzletben, galériában, showroomban vagy irodában, ahol az általános és kiemelő világítás külön kezelése fontos. |
| Egyszerűbb feladat | Ha minden lámpa együtt kapcsolható és a rendszer ritkán változik, egy egyszerűbb sínrendszer is megfelelő lehet. |
Mit jelent a 3 fázisú világítási sínrendszer?
A 3 fázisú világítási sínrendszer olyan sínalapú világítási megoldás, amelyhez kompatibilis sínes lámpatestek és spotok csatlakoztathatók. A megnevezés lényege, hogy ugyanazon a sínprofilon belül három külön kapcsolható világítási kör használható.
A gyakorlatban így ugyanazon a sínvonalon külön csoportba rendelhetők például az általános világítást, a termékkiemelést és a kirakatvilágítást adó lámpatestek. A konkrét kapcsolási és vezérlési lehetőséget mindig a választott sín, adapter és lámpatest műszaki adatai alapján kell ellenőrizni.
A 3 fázisú sínrendszer akkor működik jól, ha a sínt, a betáplálást, a csatlakozókat és a lámpatesteket nem külön termékekként, hanem egy kompatibilis rendszer részeiként választod ki. A lámpatestek pozíciója később módosítható, a külön körök pedig eltérő világítási feladatokra használhatók.
Gyakorlati példa: egy üzletben az egyik kör adhatja az általános világítást, a második a termékkiemelő fényt, a harmadik pedig a kirakat vagy dekorációs világítást. Így ugyanazon a sínen belül több világítási jelenet alakítható ki.

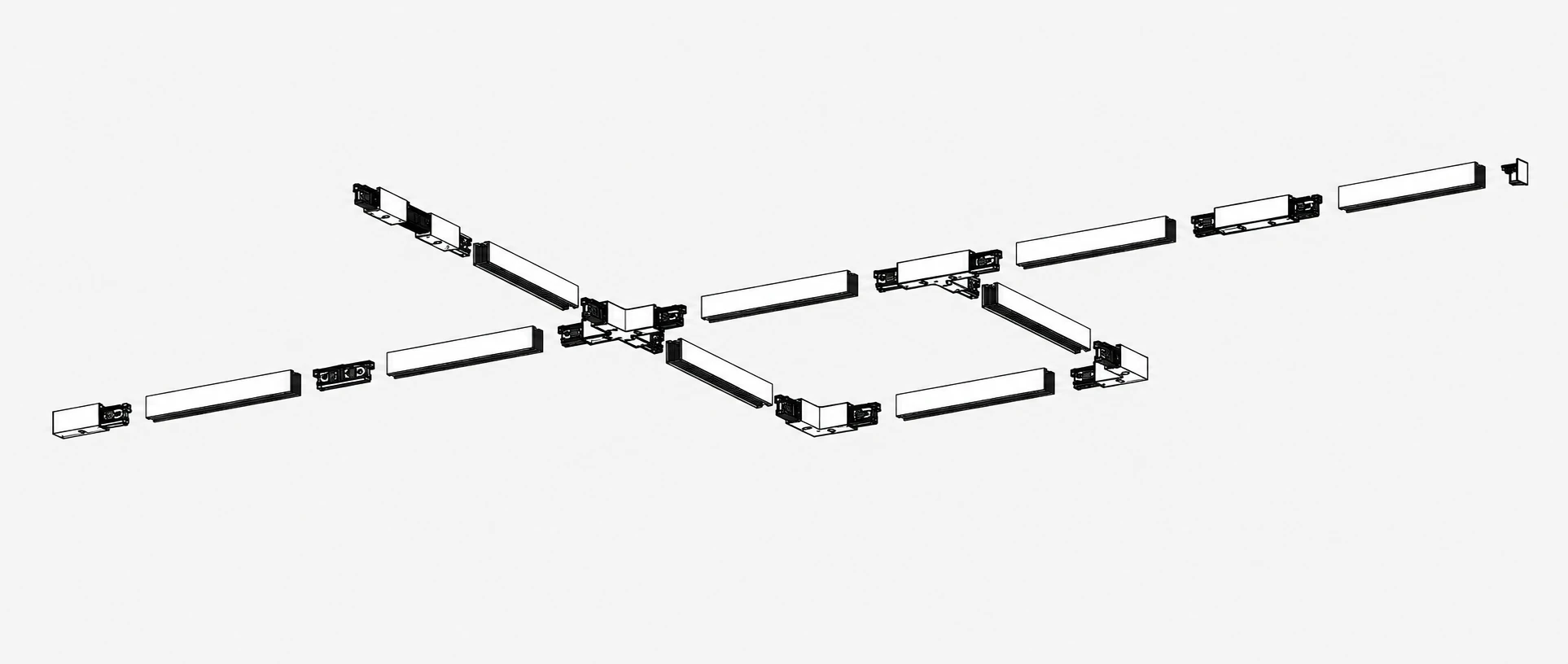

Példa egy 3 fázisú sínrendszer összeállítására: sínek, betáplálók, toldók és csatlakozók egy rendszerben.
Milyen elemekből áll egy komplett 3 fázisú sínrendszer?
Egy komplett 3 fázisú sínrendszer nem csak magából a sínprofilból áll. Először a sín hosszát és nyomvonalát, a betáplálás helyét, a szerelési módot és a csatlakozási pontokat érdemes megtervezni. Ezután állítható össze a szükséges sínprofilok és rendszeralkatrészek listája.
Ha a sínrendszer már megvan, a következő lépés a világítási feladathoz illő lámpatest kiválasztása. A 3 fázisú sínes spot lámpatestek kategóriában a fényáram, sugárzási szög, CRI, színhőmérséklet és vezérlés alapján tudsz tovább választani.
Alapelemek
- 3 fázisú sínprofilok,
- betápláló elemek,
- végzárók,
- egyenes toldók.
Csatlakozók
- L csatlakozók sarokmegoldásokhoz,
- T csatlakozók elágazásokhoz,
- X csatlakozók összetettebb sínrajzokhoz.
Szerelési tartozékok
- függesztők,
- rögzítő elemek,
- kompatibilis sínes spot lámpatestek.

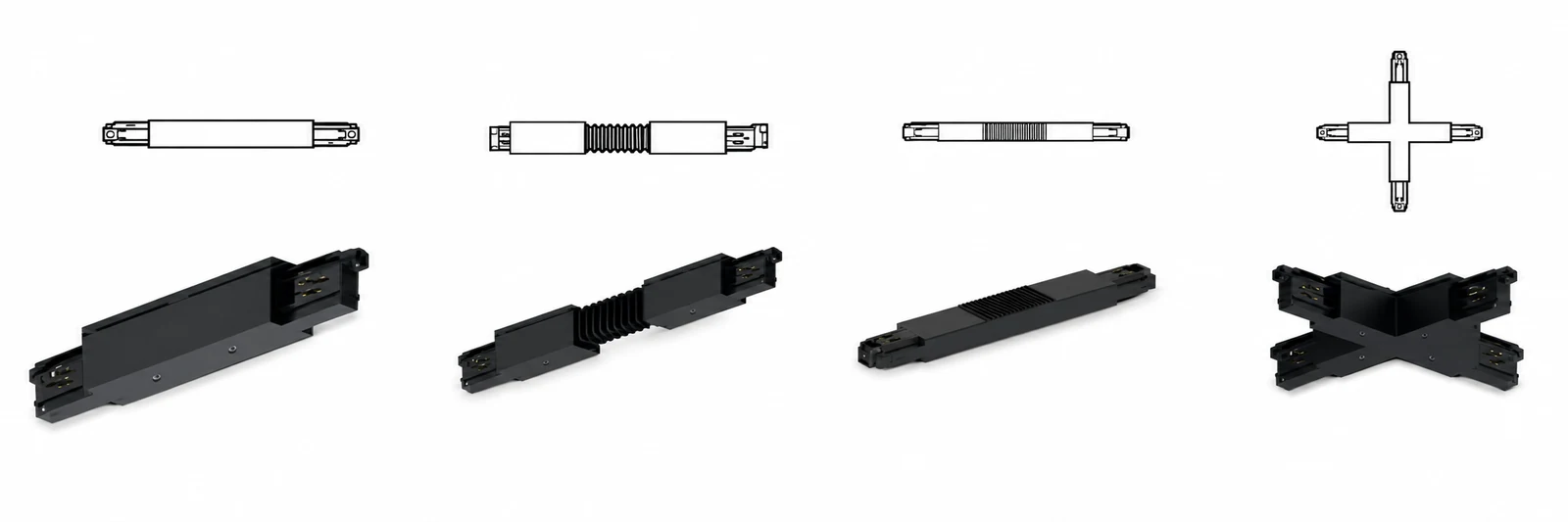

3 fázisú sínrendszer kiegészítők: középső betápláló, állítható sarok és X csatlakozó szemléltetése.
Felületre szerelt, süllyesztett vagy függesztett világítási sín?
A 3 fázisú világítási sínek többféle szerelési móddal használhatók. A leggyakoribb megoldás a felületre szerelt sín, amely egyszerűen rögzíthető a mennyezetre. Emellett elérhetők süllyesztett vagy függesztett kialakítások is, amelyek más-más esztétikai és műszaki igényre adnak választ.
Felületre szerelt sínnél általában egyszerűbb a kivitelezés és az utólagos módosítás. Süllyesztett sínnél letisztultabb, építészetileg integrált hatás érhető el, de fontos az álmennyezet, a gipszkartonozás és az elektromos előkészítés összehangolása. Függesztett sínnél a belmagasság, a függesztési pontok és a várható lámpatestterhelés is fontos tervezési szempont.
Felületre szerelt sín
Egyszerűen telepíthető megoldás mennyezetre vagy megfelelő szerkezeti felületre.
Süllyesztett sín
Letisztultabb, építészetileg integrált megjelenést adhat álmennyezetes terekben.
Függesztett sín
Nagyobb belmagasságú terekben vagy ipari, modern enteriőrökben lehet praktikus választás.

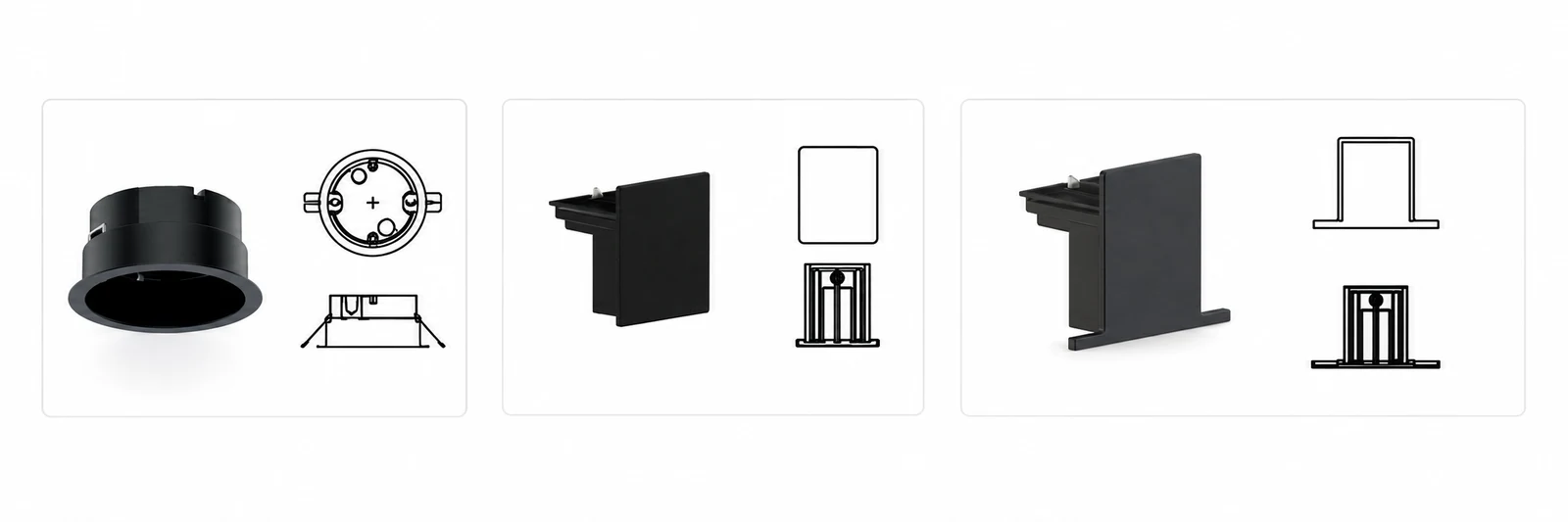

Süllyesztett dobozok, végzárók és egyéb kiegészítők a sínrendszer esztétikus lezárásához.
Hogyan érdemes megtervezni egy 3 fázisú sínrendszert?
A 3 fázisú sínrendszer tervezését érdemes a világítási feladattal kezdeni, majd meghatározni a sín nyomvonalát, a kapcsolási köröket, a betáplálási pontot, a szükséges csatlakozókat és végül a megfelelő spotokat.
1. Sínnyomvonal
Döntsd el, hogy egyenes, L alakú, T elágazásos vagy összetettebb sínrajzra van szükség.
2. Világítási körök
Határozd meg, mely lámpatestek működjenek együtt: általános fény, akcentfény, dekorációs vagy kirakatvilágítás.
3. Betáplálás
Tervezd meg, honnan kapjon áramot a sín, és szükség van-e középső betáplálóra vagy irányváltásra.
4. Sínek, alkatrészek és spotok
A sínprofilok és csatlakozók után válaszd ki a kompatibilis spotokat a fényáram, sugárzási szög, CRI és vezérlési igény alapján.
Hol érdemes 3 fázisú sínes világítást használni?
A 3 fázisú világítási sínrendszer olyan helyeken ideális, ahol fontos a pontosan irányítható fény, a későbbi átrendezhetőség és a professzionális megjelenés. Egy jól megtervezett sínrendszerrel az általános fény, a kiemelő világítás és a hangulatvilágítás is könnyen összehangolható.
Üzletek és showroomok
Termékkiemeléshez, kirakatvilágításhoz és változó árubemutatókhoz lehet különösen hasznos.
Galériák és kiállítóterek
A fény iránya és a megfelelő spot kiválasztásával a megvilágítás a kiállított tárgyakhoz vagy képekhez igazítható.
Irodák és vendéglátóhelyek
Ott lehet előnyös, ahol több funkcióhoz eltérő világítási csoportokat és később is módosítható lámpaelhelyezést szeretnél.
Modern otthonok
Nappaliban, konyhában, étkezőben vagy dolgozószobában akkor lehet praktikus, ha több irányítható fénypontra és rugalmas elrendezésre van szükség.

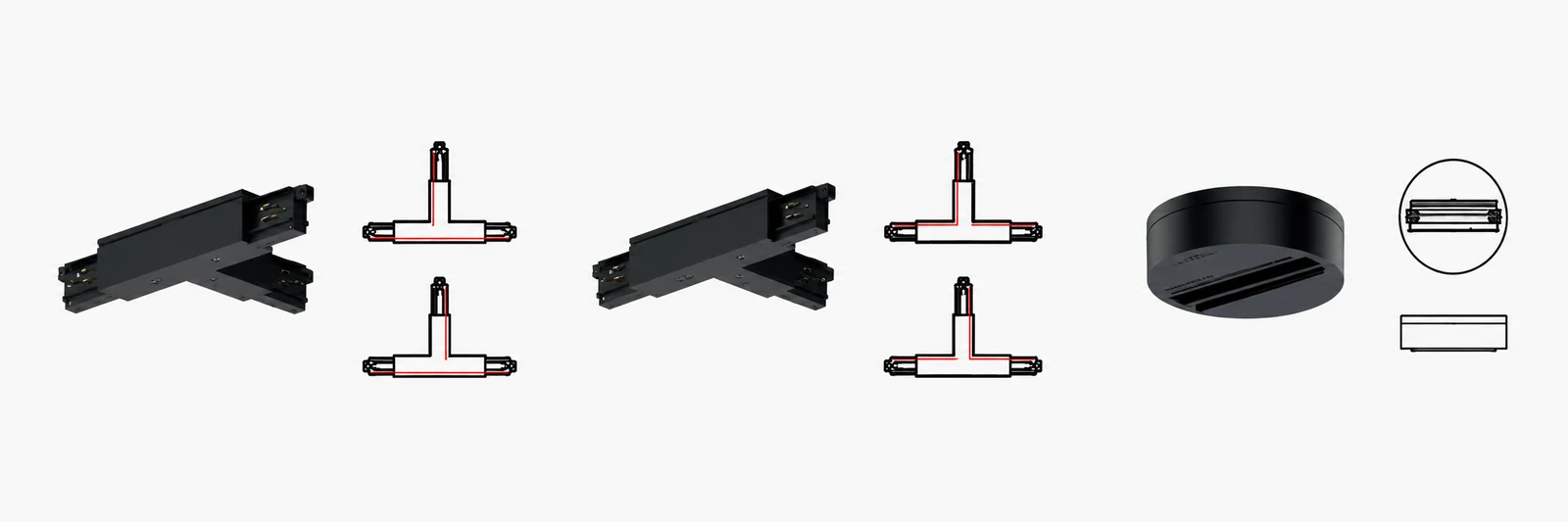

T csatlakozók és monopoint kiegészítők a többirányú vagy pontszerű sínrendszeres kialakításokhoz.
Mire figyelj a sín és a sínes spot kiválasztásakor?
A rendszer kiválasztásánál két döntést kell összekapcsolni: milyen sínrendszer épüljön, és milyen fényt adjanak a spotok. A sínnél a hossz, nyomvonal, betáplálás és szerelési mód, a lámpatestnél pedig a fényáram, sugárzási szög, színhőmérséklet, színvisszaadás és vezérlés a legfontosabb szempontok közé tartozik.
Ha termékkiemeléshez vagy galériavilágításhoz választasz spotot, ne csak a wattértéket nézd: a fényáram, a sugárzási szög és a CRI alapvetően meghatározza a vizuális eredményt. DALI vagy más vezérlés esetén már a tervezés elején ellenőrizni kell a sín, az adapter és a lámpatest kompatibilitását.
A sínrendszer tervezésénél nemcsak az elektromos bekötés, hanem a mechanikai rögzítés is fontos. A toldók és csatlakozók nem arra valók, hogy önállóan tartsák a teljes szerkezet terhét, ezért a sínvégek, csatlakozók és hosszabb szakaszok környezetében megfelelő rögzítési pontokat kell kialakítani.
| Szempont | Mit érdemes eldönteni? | Miért fontos? |
|---|---|---|
| Sín hossza | A szükséges sínméret és sínkombináció | A helyiség méretéhez és a lámpatestek számához igazodik. |
| Spot fényeloszlása | Szűkebb vagy szélesebb sugárzási szög a világítási feladathoz | Meghatározza, hogy fókuszált kiemelést vagy nagyobb felület megvilágítását kapod. |
| Nyomvonal | Egyenes, L alakú, T elágazásos vagy összetettebb rendszer | Meghatározza, milyen csatlakozókra és toldókra lesz szükség. |
| Színvisszaadás és színhőmérséklet | A térhez illő CRI, 3000K, 4000K vagy más elérhető fényjellemző | Termékek, anyagok és műtárgyak megjelenését, valamint a tér hangulatát befolyásolja. |
| Vezérlés | Kapcsolás, dimmelés, DALI vagy okosvezérlés | A kívánt működéshez megfelelő sínre, adapterre és lámpatestre van szükség. |
| Kompatibilitás | A sín, a csatlakozók és a lámpatestek illeszkedése | Fontos, hogy minden elem azonos vagy igazoltan kompatibilis rendszerhez legyen kiválasztva. |
Ha már a sínrendszered megvan, a következő lépés a megfelelő 3 fázisú sínes spot lámpatest kiválasztása a kívánt fényeloszlás és világítási feladat alapján.
Nem biztos, milyen sínre és alkatrészekre van szükséged?
Küldd el a helyiség méretét, a tervezett sínnyomvonalat vagy egy egyszerű vázlatot, és segítünk összeállítani a megfelelő 3 fázisú sínrendszert.
Segítséget kérek a tervezéshezMilyen hibákat érdemes elkerülni 3 fázisú sínrendszer tervezésekor?
Nem készül sínrajz
Ha nincs előre megtervezett nyomvonal, könnyen kimaradhat egy szükséges toldó, sarokelem vagy betápláló.
Keverednek a rendszerelemek
A különböző gyártók sínjei, adapterei és csatlakozói nem minden esetben kompatibilisek egymással.
A spotot csak teljesítmény alapján választják
A wattérték önmagában kevés: a fényáramot, sugárzási szöget, színhőmérsékletet és színvisszaadást is a világítási feladathoz kell igazítani.
Nincs előre átgondolva a vezérlés
Más megoldás szükséges egyszerű kapcsoláshoz, dimmeléshez vagy DALI vezérléshez, ezért ezt már a rendszer tervezésekor tisztázni kell.
Gyakori kérdések 3 fázisú sínrendszer tervezése előtt
Mi az a világítási sín?
A világítási sín olyan rendszeralap, amelyre kompatibilis lámpatestek csatlakoztathatók. Előnye, hogy a lámpatestek helye később módosítható, ezért rugalmasabban követheti a tér változását, mint a kizárólag fix mennyezeti lámpapontokra épülő világítás.
Mit jelent a 3 fázisú sínrendszer?
A köznyelvben 3 fázisú sínként ismert rendszerben egy sínprofilon belül három külön kapcsolható világítási kör használható. A kompatibilis lámpatest adapterén beállítható, hogy az adott spot melyik körhöz tartozzon.
1 fázisú vagy 3 fázisú sínt érdemes választani?
Ha minden lámpatest együtt kapcsolható és egyszerű, ritkán változó rendszert szeretnél, egy egyáramkörös sín is elegendő lehet. Több külön kapcsolható lámpacsoporthoz, üzleti vagy galériavilágításhoz és rugalmasabb rendszerhez a 3 fázisú megoldás lehet előnyösebb.
Milyen alkatrészek szükségesek egy sínrendszerhez?
Ez a sínrajztól függ. A sínprofil mellett szükség lehet betáplálóra, végzáróra, egyenes toldóra, L/T/X csatlakozóra, rögzítő vagy függesztő elemre és természetesen kompatibilis lámpatestekre.
Milyen sínes spotot válasszak?
Először határozd meg a világítási feladatot. Kiemeléshez fontos lehet a szűkebb sugárzási szög, nagyobb területhez szélesebb fényeloszlás; emellett a fényáramot, CRI-t, színhőmérsékletet és a szükséges vezérlést is érdemes ellenőrizni.
Minden 3 fázisú sín és sínes spot kompatibilis egymással?
Nem feltétlenül. Attól, hogy két sín, adapter vagy spot egyaránt 3 fázisúként van megjelölve, még nem biztos, hogy mechanikailag és elektromosan kompatibilisek. A sínt, a csatlakozókat és a lámpatest-adaptert rendszerként kell ellenőrizni.
Lehet dimmelni vagy DALI-val vezérelni a sínes lámpatesteket?
Típustól és rendszertől függően igen, de a sín, az adapter, a lámpatest és a vezérlési mód kompatibilitását előre ellenőrizni kell. A hagyományos három kapcsolható kör és a DALI vezérlés nem ugyanaz a funkció.
Kell villanyszerelő a sínrendszer bekötéséhez?
Igen. Az elektromos betáplálást, a kapcsolási körök kialakítását és a sínrendszer hálózati csatlakoztatását megfelelő szakképzettségű villanyszerelőnek kell elvégeznie.
Szakértői segítséggel egyszerűbb a sínrendszer megtervezése
Egy komplett sínrendszer összeállításánál a sín nyomvonalát, a betáplálást, a csatlakozókat és a lámpatesteket együtt kell kezelni. Ha előre meghatározod a világítási feladatot és a kívánt kapcsolást, lényegesen egyszerűbb összeállítani a szükséges alkatrészlistát.
Ha a rendszer felépítése már tiszta, a 3 fázisú világítási sínek között a megfelelő sínprofil és rendszer, a sínes spot kategóriában pedig a világítási feladathoz illő fényáram, optika és vezérlés alapján érdemes választani.
