Ipari világítás tervezés DIALux programmal
DIALux alapú ipari világítási tervet készítünk csarnokokhoz, raktárakhoz, logisztikai épületekhez, magas polcos raktárakhoz, parkolóházakhoz és meglévő világítás korszerűsítéséhez. A tervben előre ellenőrizhető a lámpatestek kiosztása, a megvilágítás, az egyenletesség, az optika, a szerelési magasság és az energiahatékony LED megoldás.
Mit jelent a korszerű ipari világítástervezés?
A korszerű ipari világítás nem egyszerű lámpatestkiosztás, és nem csak annyi, hogy elegendő lux legyen a munkaterületen. Egy jó világítási terv a tér funkciójából indul ki: figyelembe veszi a belmagasságot, a munkafolyamatokat, a polcrendszert, a környezeti terhelést, az optikát, a vezérlést és az üzemeltetési költségeket is.
DIALux 3D modellezés
A DIALux tervben ellenőrizhető a lámpatestek elhelyezése, a megvilágítási érték, a fényeloszlás és az ipari tér várható világítási képe.
Fénytechnikai számítás
A számítás segít abban, hogy a világítás illeszkedjen a munkafolyamatokhoz, a biztonsághoz, az egyenletességi elvárásokhoz és az üzemeltetési célokhoz.
Energiahatékony működés
A megfelelő LED lámpatestekkel, zónás kialakítással és vezérléssel csökkenthető az energiafogyasztás és a karbantartási költség.
Az ipari világítás több mint erős fény
Egy ipari térben a világítás nem csak a munkasíkot világítja meg. Segíti a tájékozódást, a biztonságos közlekedést, a targoncás forgalmat, a komissiózást, az ellenőrzési feladatokat és a gazdaságos üzemeltetést.
Megfelelő megvilágítás
A gyártóterek, raktárfolyosók, rakodók, parkolóházak és kültéri ipari zónák eltérő megvilágítási szintet és fényeloszlást igényelhetnek.
Optika és egyenletesség
A belmagasság, a polcrendszer, a folyosószélesség és a szerelési pontok meghatározzák, hogy milyen optika és lámpatest-kiosztás működik jól.
Vezérlés és megtakarítás
A mozgásérzékelés, zónás kapcsolás, dimmelés vagy alapfényes működés segíthet csökkenteni a felesleges energiafelhasználást.

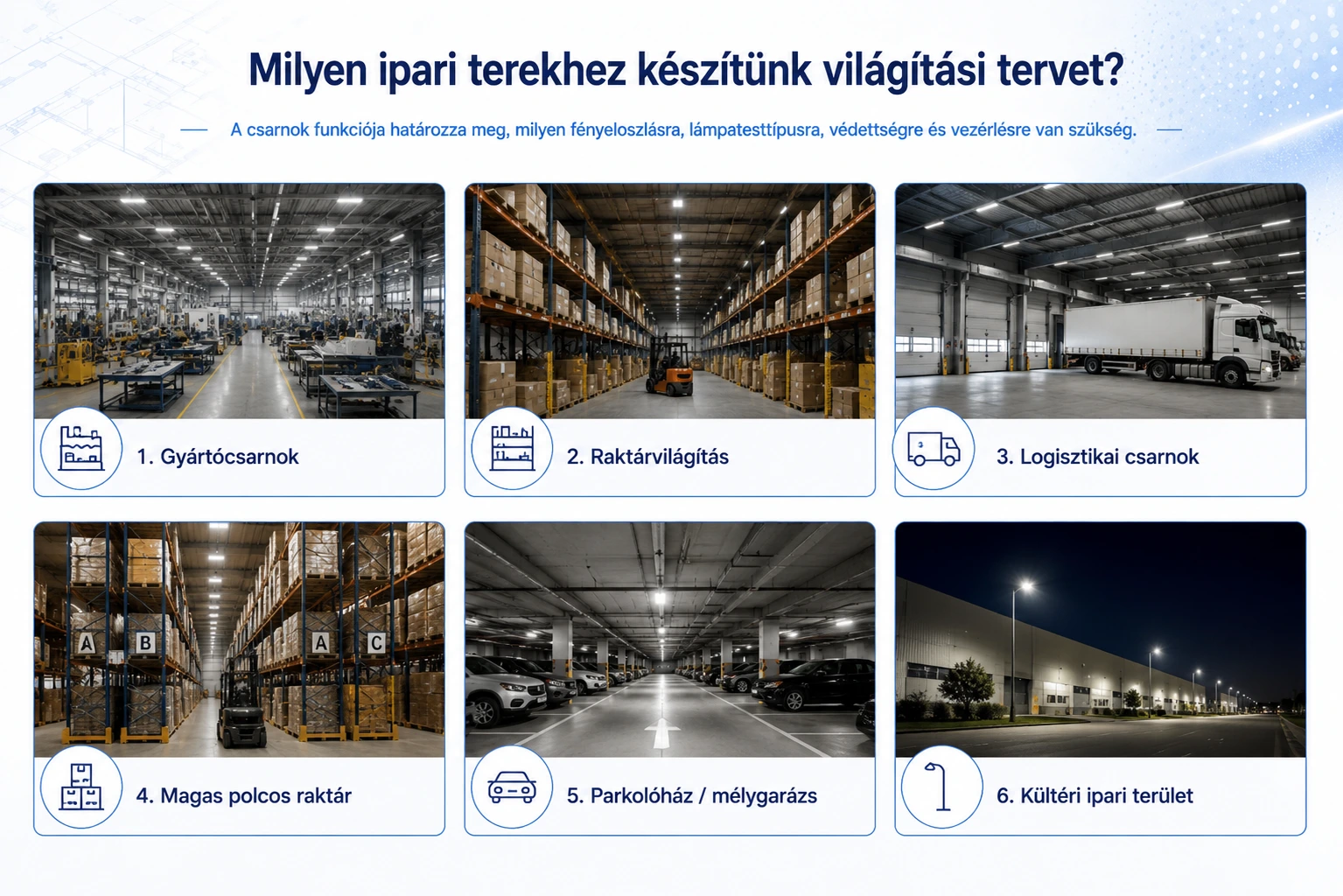

Ipari világítási zónák és területek
Egy ipari létesítmény több különböző funkciójú térből áll, ezért a világítást nem érdemes mindenhol ugyanúgy kialakítani. A tervben figyelembe vesszük az adott terület használatát, belmagasságát, a munkafolyamatokat, a közlekedési útvonalakat és a vezérlési lehetőségeket.
Mire figyelünk az egyes ipari területeknél?
A DIALux alapú ipari világítási tervben a különböző zónák eltérő szempontok alapján kerülnek kialakításra. Így az épület nem túlvilágított, hanem funkcióhoz igazított és gazdaságosan üzemeltethető világítást kap.
| Terület | Fő szempont | Javasolt megoldás |
|---|---|---|
| Gyártócsarnok | Munkafolyamatok, gépek, közlekedési útvonalak, biztonságos és egyenletes megvilágítás | LED high bay, lineáris ipari lámpatest, pontos lámpatest-kiosztás, zónás vezérlés |
| Raktárvilágítás | Polcok, rakodási zónák, közlekedők és komissiózási feladatok jó láthatósága | Lineáris LED, IP védett lámpatest, mozgásérzékelés, zónás kapcsolás |
| Logisztikai csarnok | Targoncás forgalom, rakodás, kapuk, dokkolók és eltérő használatú zónák | Nagy hatékonyságú LED rendszer, zónakezelés, jelenlétérzékelés, alapfény |
| Magas polcos raktár | Keskeny folyosók, nagy belmagasság, polcmagasság és célzott fényeloszlás | Folyosóoptikás vagy keskenysugárzó lámpatest, pontos optika és szerelési magasság |
| Parkolóház / mélygarázs | Biztonságos közlekedés, jó irányérzék, alacsony üzemeltetési költség | IP védett lineáris LED, mozgásérzékelés, alapfény, zónás vezérlés |
| Kültéri ipari terület | Telephelyi utak, rakodók, udvarok, oszlopos térvilágítás és kültéri igénybevétel | LED fényvető, oszlopos lámpatest, kültéri IP védelem, idő- vagy érzékelőalapú vezérlés |
High bay, csarnokvilágítás és magas polcos raktárak
Magas belmagasságú csarnokoknál és magas polcos raktáraknál nem elég a lámpatest teljesítményét nézni. Az optika, a fényeloszlás, a szerelési magasság, a polcsorok iránya és a közlekedőfolyosók szélessége ugyanilyen fontos.
LED high bay csarnokvilágítás
Magas gyártócsarnokokban és raktárakban nagy fényáramú, megfelelő optikájú lámpatestekkel lehet hatékonyan levinni a fényt a munkasíkra.
IP65/IP66 ipari lámpatestek
Poros, párás, parkolóházi vagy technológiai környezetben fontos a megfelelő védettség, a tartós kivitel és a könnyű karbantarthatóság.
Folyosóoptika magasraktárba
Magas polcos raktáraknál a keskeny folyosók megvilágításához célzott fényeloszlásra és pontos lámpatest-kiosztásra van szükség.
Okos ipari világítás és vezérlési lehetőségek
A jól megtervezett ipari világítás nem csak hatékony lámpatestekből áll. A jelenlétérzékelés, zónás kapcsolás, dimmelés és alapfényes működés tovább javíthatja a használhatóságot és csökkentheti az energiafogyasztást.
Zónás kapcsolás
Külön kezelhetők a gyártóterek, raktárfolyosók, rakodók, közlekedők, parkolózónák és mellékterületek.
Mozgásérzékelés
Raktárfolyosókban, parkolókban és alacsonyabb forgalmú zónákban a világítás csak akkor működik teljes fényerővel, amikor szükséges.
DALI dimmelés
Szabályozható fényerő, időprogramok, rugalmas világítási zónák és energiahatékonyabb működés alakítható ki.
Mit tartalmaz az ipari világítás tervezés?
A terv célja, hogy a projekt elején látható legyen a szükséges lámpatestek köre, elhelyezése, várható fényhatása és az, hogy a kiválasztott megoldás hogyan támogatja az ipari munkavégzést.
A tervezés részei
- DIALux alapú világítási terv készítése,
- 3D modell és fénytechnikai számítás,
- lámpatest-kiosztás és szerelési magasság vizsgálata,
- megvilágítási értékek és egyenletesség ellenőrzése,
- optika, fényeloszlás és IP-védelem figyelembevétele,
- energiahatékony LED lámpatestek kiválasztása,
- gyártóspecifikus vagy független költségvetés készítése.
Igény szerint kiegészíthető
- mozgásérzékelés és zónás vezérlés javaslatával,
- DALI, Casambi vagy más vezérlési koncepció előkészítésével,
- megtérülési és energiafogyasztási becsléssel,
- CO₂-kibocsátási megtakarítás becsléssel,
- meglévő világítás korszerűsítési javaslatával,
- magasraktári folyosóoptika és speciális fényeloszlás vizsgálatával.
Kinek ajánljuk?
- ipari üzemeknek és gyártócégeknek,
- raktáraknak és logisztikai központoknak,
- elektromos tervezőknek és kivitelezőknek,
- ingatlantulajdonosoknak és üzemeltetőknek,
- új csarnokokhoz és meglévő világítás korszerűsítéséhez,
- Budapesti és országos ipari projektekhez, igény esetén helyszíni egyeztetéssel.
Miért éri meg előre tervezni?
- elkerülhető az alul- vagy túlméretezett világítás,
- pontosabban meghatározható a szükséges lámpatestek darabszáma,
- jobban kezelhető az optika, belmagasság és fényeloszlás,
- javítható a munkabiztonság és a láthatóság,
- csökkenthető az energiafogyasztás,
- könnyebb költségvetést és kivitelezési ajánlatot készíteni.
Ipari világítás tervezés lépései
A folyamat célja, hogy a projekt elején tisztán látható legyen a műszaki megoldás, a szükséges lámpatestek köre, a vezérlési lehetőség és a várható költség.
Kapcsolatfelvétel
Megismerjük az ipari tér típusát, a projekt célját, a határidőt és a szükséges adatszolgáltatást.
Adatok és tervrajzok átnézése
Alaprajz, belmagasság, polcrendszer, fotók és meglévő világítási adatok alapján indul a tervezés.
Funkciók és zónák meghatározása
Áttekintjük a gyártótereket, raktárfolyosókat, rakodókat, parkolókat és az eltérő világítási igényeket.
DIALux tervkészítés
Elkészül a 3D modell, a lámpatest-kiosztás és a fénytechnikai számítás.
Komfort és energia vizsgálata
Figyelembe vesszük az egyenletesség, káprázás, vezérlés, energiafogyasztás és megtérülés szempontjait.
Költségvetés és egyeztetés
Az elfogadott terv alapján termékjavaslat, költségvetés és igény szerint megtérülési becslés készülhet.
Milyen adatokat küldj ajánlatkéréshez?
A pontos adatok lerövidítik az ajánlatadást, és segítenek abban, hogy valóban az adott ipari térhez illeszkedő világítási terv készüljön.
| Szükséges adat | Miért fontos? |
|---|---|
| Alaprajz vagy méretezett rajz | Segít a DIALux modell elkészítésében és a lámpatestek pontos elhelyezésében. |
| Belmagasság és szerelési lehetőségek | Meghatározza a lámpatest típusát, teljesítményét, optikáját és szerelési módját. |
| Helyiségek funkciója | Más megoldás kell gyártócsarnokba, raktárba, logisztikai területre vagy parkolóházba. |
| Polcrendszer vagy gépelrendezés adatai | Magasraktáraknál, gyártótereknél és targoncás útvonalaknál a fényeloszlás emiatt különösen fontos. |
| Fotók a jelenlegi állapotról | Segítenek felmérni a valós környezetet, mennyezetet, gépeket, polcokat és meglévő lámpákat. |
| Meglévő világítás adatai | Korszerűsítésnél ezek alapján számolható a várható energiafogyasztás-csökkenés és megtérülés. |
| Vezérlési igények | Mozgásérzékelés, dimmelés, DALI, Casambi, zónák vagy alapfény esetén ezek előre tervezhetők. |
Nem gond, ha még nincs meg minden adat. Küldd el, ami rendelkezésre áll, és segítünk pontosítani, mire lesz szükség az ipari világítási tervhez vagy az ajánlat elkészítéséhez.
Gyakori kérdések ipari világítás tervezés előtt
Miért fontos a DIALux világítási terv ipari csarnokoknál?
A DIALux terv megmutatja, hogy a kiválasztott lámpatestekkel teljesülnek-e a szükséges megvilágítási értékek, megfelelő-e a lámpatest-kiosztás, és elkerülhető-e a túl kevés, túl sok vagy rosszul elosztott fény.
Milyen lámpatest ajánlott ipari csarnokba?
Magas belmagasságú csarnokokban gyakran LED high bay lámpatestet alkalmazunk, alacsonyabb vagy hosszabb terekben pedig lineáris ipari lámpatest, sorolható rendszer vagy IP védett lámpatest lehet megfelelő.
Magas polcos raktárhoz más lámpatest kell?
Sok esetben igen. Magas polcos raktáraknál fontos, hogy a fény megfelelően jusson le a polcsorok közötti folyosókba. Ilyenkor gyakran keskenysugárzó vagy folyosóoptikás lámpatestek adnak jobb eredményt.
Lehet mozgásérzékelős világítást kialakítani raktárban?
Igen. Raktárfolyosókban, logisztikai területeken, parkolókban és alacsonyabb forgalmú zónákban a mozgásérzékelés jelentős energiamegtakarítást eredményezhet.
Korszerűsíthető a meglévő ipari világítás?
Igen. Régi fénycsöves, fémhalogén, nátriumlámpás vagy régebbi LED világítás esetén vizsgálható a jelenlegi fogyasztás, a lámpatestek állapota, a munkaterületek fényigénye és az új LED rendszer várható megtakarítása.
Milyen adatokat kell küldeni ipari világítási ajánlatkéréshez?
Alaprajz, belmagasság, helyiségfunkciók, polcrendszer vagy gépelrendezés, néhány fotó, meglévő világítási adatok és vezérlési igények segítenek a pontos ajánlat elkészítésében.
Kérj ajánlatot ipari világítás tervezésre
Küldd el az ipari csarnok, raktár vagy logisztikai épület alaprajzát, néhány fotót vagy a meglévő világítás adatait, és segítünk megtalálni az optimális, biztonságos és energiahatékony LED világítási megoldást.
Az ajánlatkéréshez add meg az ipari terület helyszínét, a terület méretét, a belmagasságot, a helyiségek funkcióját, és ha van, küldj alaprajzot vagy fotót. Jelezd azt is, ha meglévő világítás korszerűsítéséhez, zónás vezérléshez vagy DIALux számításhoz kérsz segítséget.
